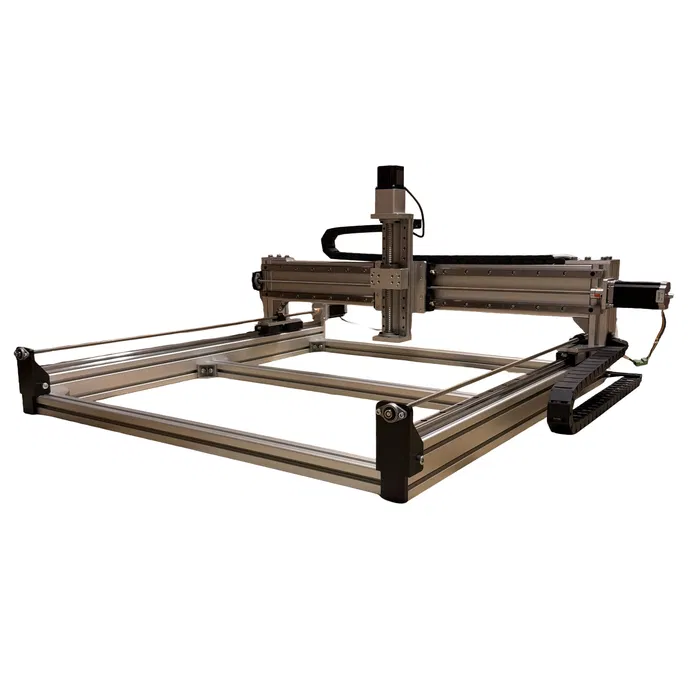

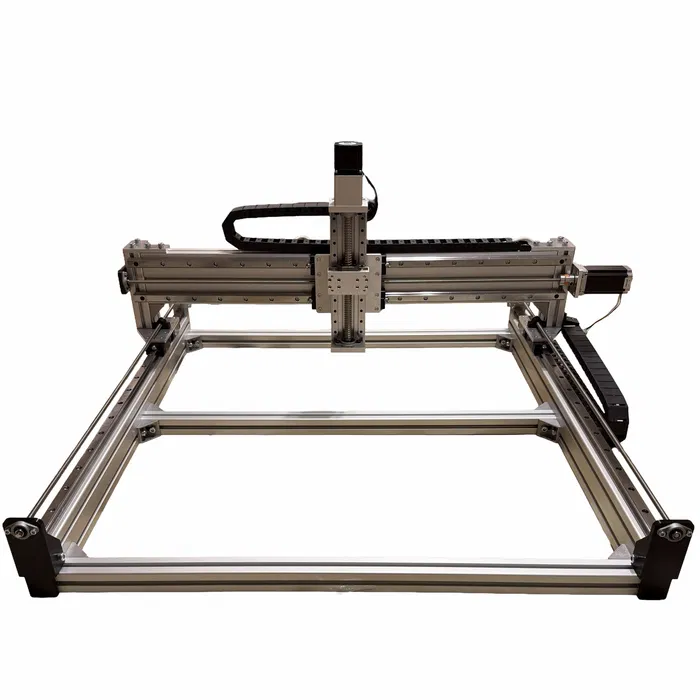

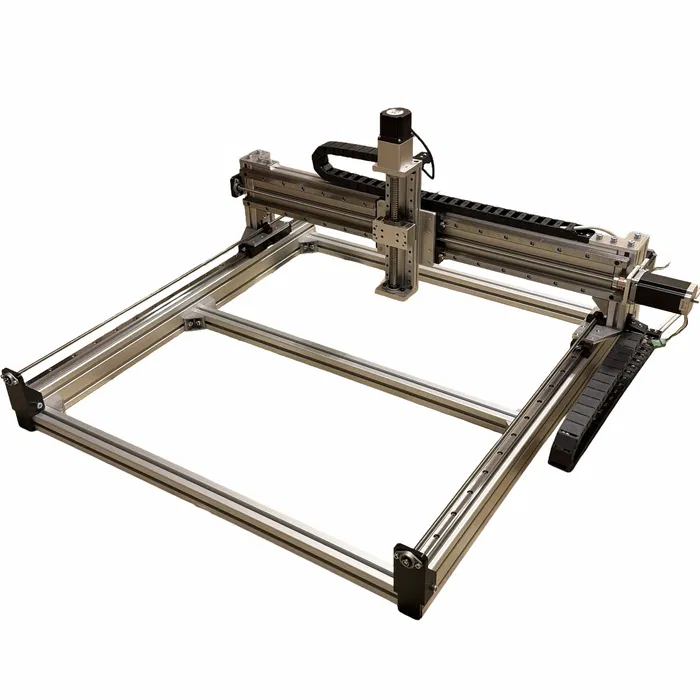

Masina Frezare CNC 720 x 780 mm, 710 W

CNC router cu structură din profile de aluminiu, ghidaje liniare HGR20 și transmisie pe șuruburi trapezoidale TR8×8. Construcția este configurată cu două șuruburi independente pe axa Y, fiecare acționat de propriul motor, în timp ce axa X utilizează un singur șurub de transmisie.

Specificații tehnice

- Suprafață utilă de lucru: 720 × 780 mm
- Cursă utilă pe axa Z: 150 mm
- Structură: profile de aluminiu 4040, 4080 și 40120
- Ghidaje liniare: HGR20
- Transmisie X/Y: șuruburi trapezoidale TR8×8
- Motoare X/Y: NEMA 23, 2,8 Nm
- Motor Z: 1,8 Nm
- Controller: BTT Rodent
- Firmware: FluidNC
- Alimentare: Mean Well, 24 V / 350 W
- Router: VEVOR, 710 W
- Mount-uri motoare: aluminiu de 8 mm

Structura mecanică

Baza este construită din 3 profile de aluminiu 4040, care conectează cele 2 profile 4080 longitudinale. Acestea din urmă constituie suportul pentru ghidajele axei Y.

Axa Y utilizează două șine HGR20 de 1000 mm, câte una pe fiecare parte a structurii. Cadrul mobil este susținut și deplasat pe aceste ghidaje.

Traversa acestuia este realizată dintr-un profil 40120, pe care sunt montate cele două șine HGR20 ale axei X, fiecare având 1000 mm lungime.

Transmisia și motoarele

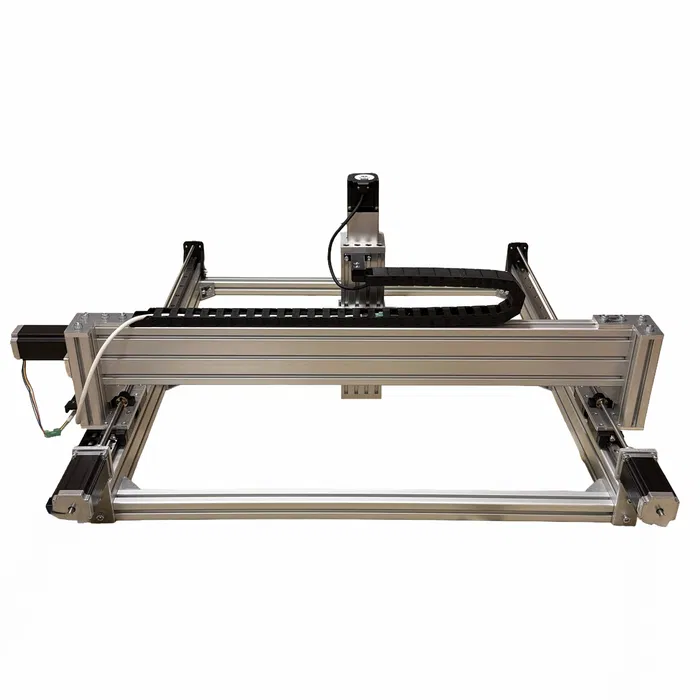

Axa Y este antrenată prin două șuruburi TR8×8, câte unul pe fiecare parte. Fiecare șurub este acționat de un motor NEMA 23 de 2,8 Nm, rezultând o configurație cu două motoare sincronizate pentru deplasarea axei.

Axa X utilizează un șurub TR8×8, acționat de un motor NEMA 23 de 2,8 Nm.

Motoarele sunt montate pe suporturi realizate din aluminiu cu grosimea de 8 mm.

Control și alimentare

Controlul CNC-ului este realizat cu un BTT Rodent, care rulează firmware-ul FluidNC. Sistemul este alimentat de o sursă Mean Well de 24 V și 350 W.
Configurația cu două motoare pe axa Y este gestionată de controller, fiecare motor având propriul canal de acționare.

Router

Utilajul este echipat cu un router VEVOR de 710 W, utilizat pentru operații de frezare și gravare.
