Masina Frezare CNC TTC H40 1000 x 1000 mm

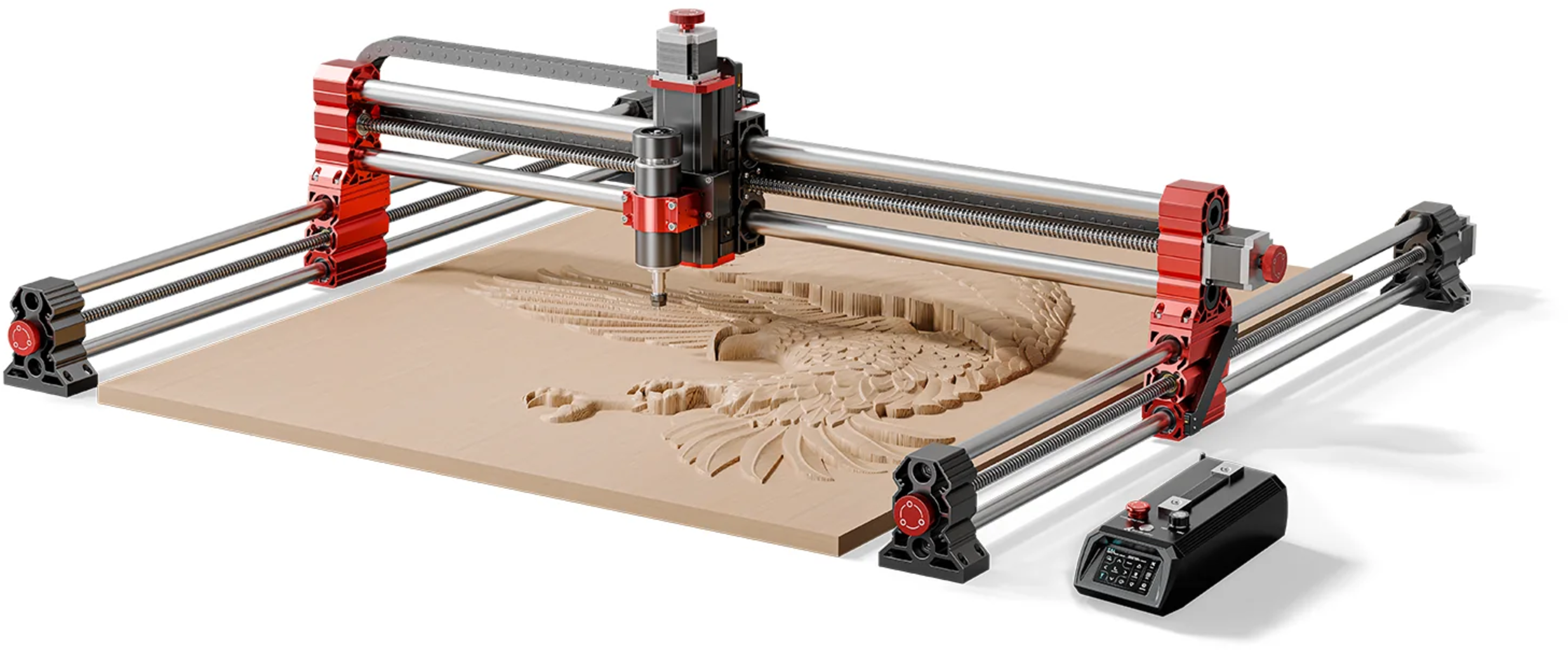

Twotrees TTC-H40 Advanced este un router CNC format mare (milling/engraving) pe 3 axe (cu posibilitate de upgrade pe 4 axe), proiectat pentru prelucrări de precizie într-o gamă extinsă de materiale comerciale și industriale. Configurația Advanced include unitatea structurală H40 echipată standard cu motorul de frezare (spindle) de 500W.

1. Specificații Mecanice și Cinematică

• Volum util de lucru (Cursă axe): $1000 times 1000 times 100 text{ mm}$ (Axa X / Axa Y / Axa Z), optim pentru proiecte de dimensiuni medii și mari.

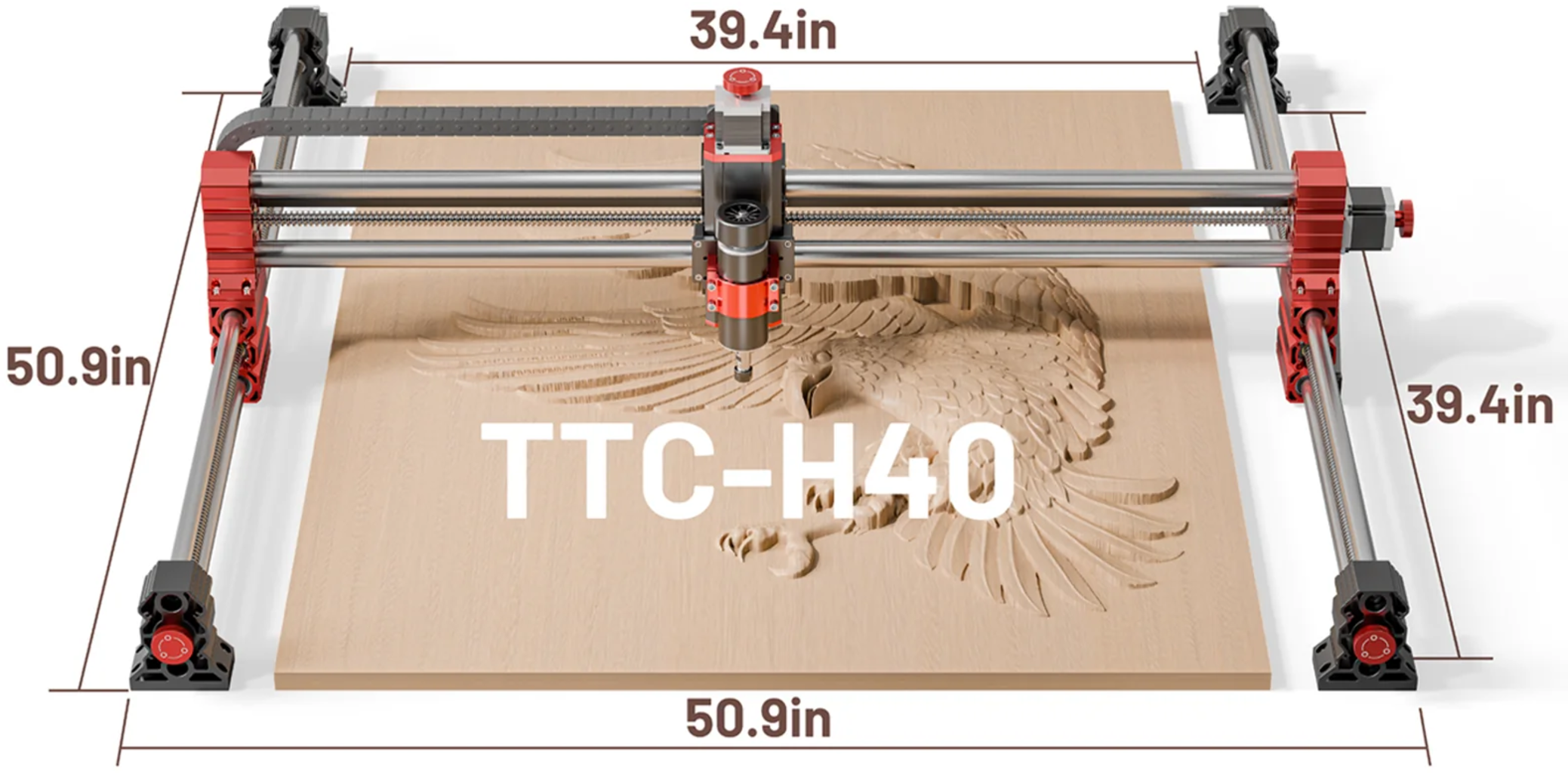

• Amprentă la sol (Dimensiuni utilaj): $1292.5 times 1290.5 times 404.5 text{ mm}$.

• Structură șasiu: Profile și elemente structurale din aliaj de aluminiu de înaltă rigiditate, concepute pentru minimizarea vibrațiilor și a torsiunii mecanice sub sarcină.

• Sistem de ghidaj: Axă liniară cilindrică supradimensionată (20/30 mm) pe axele X/Y și ghidaje liniare prismatice pe axa Z pentru stabilitate verticală.

• Sistem de transmisie: Șuruburi trapezoidale de 16 mm cu sistem de piulițe duble (anti-backlash) pentru eliminarea jocurilor mecanice la inversarea sensului.

• Actuatori (Motoare): Motoare pas cu pas (Stepper) NEMA 23 de cuplu înalt.

• Masă netă: 38.3 kg.

2. Performanțe de Prelucrare și Precizie

• Precizie geometrică (Acuratețe gravare): $pm 0.05 text{ mm}$.

• Precizie de poziționare structurală: Axele X/Y: $0.01 text{ mm}$; Axa Z: $0.0025 text{ mm}$.

• Viteză maximă de avans (Travel Speed): Până la $18.000 text{ mm/min}$ (în funcție de material și parametri).

• Viteză maximă de gravare/tăiere: $1800 text{ mm/min}$.

• Accelerație maximă: $500 text{ mm/s²}$.

• Adâncime strat (Layer Height): 0.1 mm – 20 mm pentru materiale nemetalice; 0.1 mm – 0.2 mm per trecere pentru metale moi.

3. Unitatea de Frezare (Spindle) - Pachet Advanced

• Putere nominală: Motor de frezare standard de 500W (BLDC/Mecanism tip 775 de mare putere).

• Gama de turații: Reglabila între 8.000 și 30.000 RPM (controlată electronic).

• Sistem de prindere sculă: Pensetă standard ER11.

• Diametru tije suportate: De la 0.5 mm până la 7 mm (standard 0.5 - 6 mm).

4. Electronică, Control și Conectivitate

• Unitate de control centrală: Controler dedicat bazat pe firmware opensource GRBL, capabil de comutare software nativă între modurile CNC (Milling) și Laser.

• Interfață utilizator: Ecran tactil (Touchscreen) rezolutiv de 3.5 inch ($480 times 320 text{ px}$) pentru operare offline (fără PC).

• Interfețe de date (Conectivitate): Port USB, modul Wi-Fi (2.4 GHz) și slot card TF (MicroSD).

• Alimentare: Sursă de alimentare industrială în comutație, dual-channel, capacitate totală 216W (Ieșire: DC 24V/4A pentru logică/motoare și linie separată DC 0-100V pentru spindle).

5. Compatibilitate Materiale și Ecosistem Software

• Materiale compatibile: Lemn masiv, MDF, placaj, acrilic/plexiglas, materiale plastice (PVC, POM, ABS), fibră de carbon, PCB-uri electronice, precum și metale neferoase/moi (aluminiu, cupru, alamă) și gravare superficială pe oțel inoxidabil.

• Sisteme de operare suportate: Windows (7+), macOS, Linux.

• Software CAM/CNC compatibil: Fusion 360, Vectric (VCarve Pro / Aspire), Carveco Maker, Easel, Candle, Artcam.

6. Funcții de Siguranță

• Buton fizic de oprire de urgență (Emergency Stop) montat pe panoul frontal.

• Sistem automat de deconectare a spindle-ului la erori de suprasarcină sau limită de cursă (Spindle Power-off protection).
